Mông Weld giảm

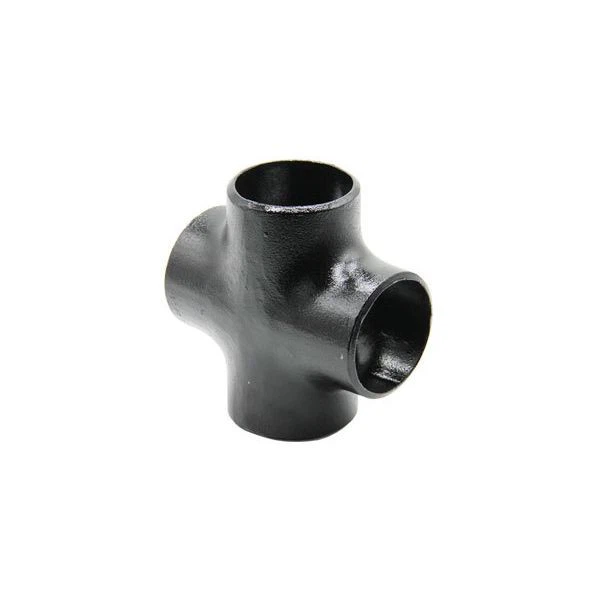

Chữ thập bằng thép bằng thép bằng nhau chủ yếu được sử dụng để chia đường ống thành hai hoặc nhiều đường ống có cùng đường kính, do đó chất lỏng có thể chảy đến các thiết bị hoặc đường ống khác nhau.
Mông hàn chéo bằng nhau là một loại đầu nối đường ống và đường ống được sử dụng tại nhánh của đường ống chính với cả bốn đầu kết nối có cùng kích thước.
Chữ thập bằng thép bằng thép bằng nhau chủ yếu được sử dụng để chia đường ống thành hai hoặc nhiều đường ống có cùng đường kính, do đó chất lỏng có thể chảy đến các thiết bị hoặc đường ống khác nhau.
Phạm vi kích thước:1/2 ″ ~ 80 (DN15 ~ DN2000)
Mức áp lực:3 mm - 40mm / Sch5, Sch10, Sch20, Sch30, Sch40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Vật liệu:304/304L, 316/316L, 316TI, 321, 317L, S31803, S31254, S32750, S32760, A234 WPB, 20#, v.v.
Quy trình sản xuất:cưa, ép nóng, đùn lạnh, xử lý nhiệt, gia công
Tiêu chuẩn sản phẩm:ASME B16.9, GB/T12459, GB/T13401, GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311
Loại sản phẩm:đường kính bằng nhau, đường kính bằng nhau chéo
Thông số kỹ thuật & kích thước
|
Kích thước ống danh nghĩa |
Bên ngoài để vát |
Trung tâm để kết thúc |
||
|
DN |
NPS |
D1×D2 |
C |
M |
|
250 |
10 |
273.1 |
216 |
216 |
|
250×200 |
10×8 |
273.1×219.1 |
203 |
|
|
250×150 |
10×6 |
273.1×168.3 |
194 |
|
|
250×125 |
10×5 |
273.1×141.3 |
191 |
|
|
250×100 |
10×4 |
273.1×114.3 |
184 |
|
|
300 |
12 |
323.9 |
254 |
254 |
|
300×250 |
12×10 |
323.9×273.0 |
241 |
|
|
300×200 |
12×8 |
323.9×219.1 |
229 |
|
|
300×150 |
12×6 |
323.9×168.3 |
219 |
|
|
300×125 |
12×5 |
323.9×141.3 |
216 |
|
|
350 |
14 |
355.6 |
279 |
279 |
|
350×300 |
14×12 |
355.6×323.8 |
270 |
|
|
350×250 |
14×10 |
355.6×273.0 |
257 |
|
|
350×200 |
14×8 |
355.6×219.1 |
248 |
|
|
350×150 |
14×6 |
355.6×168.3 |
238 |
|
|
400 |
16 |
406.4 |
305 |
305 |
|
400×350 |
16×14 |
406.4×355.6 |
305 |
|
|
400×300 |
16×12 |
406.4×323.8 |
295 |
|
|
400×250 |
16×10 |
406.4×273.0 |
283 |
|
|
400×200 |
16×8 |
406.4×219.1 |
373 |
|
|
400×150 |
16×6 |
406.4×168.3 |
264 |
|
|
450 |
18 |
457.0 |
343 |
343 |
|
450×400 |
18×16 |
457.0×406.4 |
330 |
|
|
450×350 |
18×14 |
457.0×355.6 |
330 |
|
|
450×300 |
18×12 |
457.0×323.8 |
321 |
|
|
450×250 |
18×10 |
457.0×273.0 |
308 |
|
|
450×200 |
18×8 |
457.0×219.1 |
298 |
|
|
500 |
20 |
508.0 |
381 |
381 |
|
500×450 |
20×18 |
508.0×457.0 |
368 |
|
|
500×400 |
20×16 |
508.0×406.4 |
356 |
|
|
500×350 |
20×14 |
508.0×355.6 |
356 |
|
|
500×300 |
20×12 |
508.0×323.8 |
346 |
|
|
500×250 |
20×10 |
508.0×273.0 |
333 |
|
|
500×200 |
20×8 |
508.0×219.1 |
324 |
|
|
550 |
22 |
559.0 |
419 |
419 |
|
550×500 |
22×20 |
559.0×508.0 |
406 |
|
|
550×450 |
22×18 |
559.0×457.0 |
394 |
|
|
550×400 |
22×16 |
559.0×406.4 |
381 |
|
|
550×350 |
22×14 |
559.0×355.6 |
381 |
|
|
550×300 |
22×12 |
559.0×323.8 |
371 |
|
|
550×250 |
22×10 |
559.0×273.0 |
359 |
|
|
600 |
24 |
610.0 |
432 |
432 |
|
600×550 |
24×22 |
610.0×559.0 |
432 |
|
|
600×500 |
24×20 |
610.0×508.0 |
432 |
|
|
600×450 |
24×18 |
610.0×457.0 |
419 |
|
|
600×400 |
24×16 |
610.0×406.4 |
406 |
|
|
600×350 |
24×14 |
610.0×355.6 |
406 |
|
|
600×300 |
24×12 |
610.0×323.8 |
397 |
|
|
600×250 |
24×10 |
610.0×273.0 |
384 |
|
|
650 |
26 |
660.0 |
495 |
495 |
|
650×600 |
26×24 |
660.0×610.0 |
486 |
|
|
650×550 |
26×22 |
660.0×559.0 |
470 |
|
|
650×500 |
26×20 |
660.0×508.0 |
457 |
|
|
650×450 |
26×18 |
660.0×457.0 |
444 |
|
|
650×400 |
26×16 |
660.0×406.4 |
432 |
|
|
650×350 |
26×14 |
660.0×355.6 |
432 |
|
|
650×300 |
26×12 |
660.0×323.8 |
422 |
|
|
700 |
28 |
711.0 |
521 |
521 |
|
700×650 |
28×26 |
711.0×660.0 |
521 |
|
|
700×600 |
28×24 |
711.0×610.0 |
508 |
|
|
700×550 |
28×22 |
711.0×559.0 |
495 |
|
|
700×500 |
28×20 |
711.0×508.0 |
483 |
|
|
700×450 |
28×18 |
711.0×457.0 |
470 |
|
|
700×400 |
28×16 |
711.0×406.4 |
457 |
|
|
700×350 |
28×14 |
711.0×355.6 |
457 |
|
|
700×300 |
28×12 |
711.0×323.8 |
448 |
|
|
750 |
30 |
762.0 |
559 |
559 |
|
750×700 |
30×28 |
762.0×711.0 |
546 |
|
|
750×650 |
30×26 |
762.0×660.0 |
546 |
|
|
750×600 |
30×24 |
762.0×610.0 |
533 |
|
|
750×550 |
30×22 |
762.0×559.0 |
521 |
|
|
750×500 |
30×20 |
762.0×508.0 |
508 |
|
|
750×450 |
30×18 |
762.0×457.0 |
495 |
|
|
750×400 |
30×16 |
762.0×406.4 |
483 |
|
|
750×350 |
30×14 |
762.0×355.6 |
483 |
|
|
750×300 |
30×12 |
762.0×323.6 |
473 |
|
|
750×250 |
30×10 |
762.0×273 |
460 |
|
|
800 |
32×32 |
813.0 |
597 |
597 |
|
800×750 |
32×30 |
813.0×762.0 |
584 |
|
|
800×700 |
32×28 |
813.0×711.0 |
572 |
|
|
800×650 |
32×26 |
813.0×660.0 |
572 |
|
|
800×600 |
32×24 |
813.0×610.0 |
559 |
|
|
800×550 |
32×22 |
813.0×559.0 |
546 |
|
|
800×500 |
32×20 |
813.0×508.0 |
533 |
|
|
800×450 |
32×18 |
813.0×457.0 |
521 |
|
|
800×400 |
32×16 |
813.0×406.4 |
508 |
|
Làm thế nào thép hàn bằng bằng nhau được sản xuất?
- Bình lên thủy lực:Một máy ép thủy lực tiêm chất lỏng vào một ống trống khớp với bốn - đường kính ống theo cách. Khi áp suất tăng, kim loại chảy trong khuôn, mở rộng dưới áp suất xi lanh và chất lỏng. Hiệu quả, nó tăng độ dày tường. Thích hợp cho carbon thấp, hợp kim, thép không gỉ và không - kim loại màu.
- Hình thành điểm nhấn nóng:Nó không yêu cầu một trọng tải thiết bị lớn và được sử dụng rộng rãi hơn trong các vật liệu khác nhau, đặc biệt là đối với đường kính lớn và tees tường ống dày.
Những vật liệu thép nào được sử dụng cho mông thép - Cây hàn bằng nhau?
Bao gồm thép carbon, thép đúc, hợp kim, thép không gỉ, đồng, hợp kim nhôm. Thép carbon là giá rẻ, mạnh mẽ, ăn mòn - Chống chất lỏng nói chung. Thép không gỉ vượt trội trong ăn mòn, kháng nhiệt, vệ sinh, được sử dụng trong thực phẩm, y học, hóa chất.
Ứng dụng của Weld mông ngang nhau trong các ngành công nghiệp chính
Công nghiệp hóa chất
Được sử dụng để vận chuyển và phân phối các chất lỏng ăn mòn, độc hại và có hại khác nhau trong sản xuất hóa học.
01
Ngành dầu khí
Trong quá trình khai thác dầu khí, vận chuyển và chế biến, tees đường kính bằng nhau được sử dụng để kết nối các đường ống khác nhau để đạt được sự vận chuyển và chuyển hướng dầu khí.
02
Ngành cấp nước và thoát nước
Trong hệ thống cấp nước và thoát nước đô thị, nó được sử dụng để phân phối nước từ đường ống chính đến các đường ống chi nhánh khác nhau để đáp ứng nhu cầu nước của cuộc sống hàng ngày của cư dân, sản xuất công nghiệp và các mục đích khác.
03
Công nghiệp xây dựng
Trong hệ thống HVAC và phòng cháy chữa cháy của các tòa nhà, tees có đường kính bằng nhau được sử dụng để kết nối các đường ống và đạt được sự vận chuyển và phân phối các chất lỏng như không khí và nước.
04
Công nghiệp sản xuất cơ khí
Trong các hệ thống thủy lực và bôi trơn của thiết bị cơ học, tees đường kính bằng nhau được sử dụng để kết nối các đường ống và đạt được sự vận chuyển và phân phối dầu.
05
Chú phổ biến: Bộ giảm thiểu hàn mông, nhà sản xuất giảm thiểu mối hàn Trung Quốc, nhà máy
